Ступінь захисту - IP?

Ступінь захисту - IP?



Класи захисту IP електротехнічних виробів та обладнання



Для позначення ступеня захисту корпусів і конструктивів електротехнічного обладнання від пилу, вологи і впливу навколишнього середовища застосовується кілька стандартів і систем позначень.



У Європі використовується система IP-кодів, що визначається стандартом МЕК 529 або IEC 529 (Міжнародної Електротехнічної комісії (International Electrotechnical Commission). Цьому стандарту відповідає вітчизняний ГОСТ 14254-80 “Вироби електротехнічні. Оболонки. Ступені захисту. Позначення. Методи випробувань" і Європейські норми EN.60529.

Стандарт поширюється на електротехнічні вироби з напругою не вище 72,5 кВ і встановлює ступені захисту, забезпечувані оболонками.



Ступені захисту електротехнічних виробів позначають символом:


IP11, де IP - початкові літери: International Protection,

перша цифра - характеристика захисту персоналу від зіткнення з перебувають під напругою частинами або наближення до них і від зіткнення з рухомими частинами, розташованими всередині оболонки, і попадання всередину твердих сторонніх тіл;

друга цифра - характеристика захисту від проникнення води.

Якщо для виробу потрібно вказати ступінь захисту лише однією цифрою, то пропущену цифру замінюють буквою X, наприклад IPX5, IP2X і т. д.


Ступені захисту оболонок електричних машин:

IPOO, IP01, IP10, IP11, IP12, IP13, IP20, IP21, IP22, IP23, ІР43, IP44, IP54, IP55, IP56.


Ступені захисту силових трансформаторів (автотрансформаторів) та електричних реакторів, призначених для роботи в електричних пристроях і в мережах змінного струму частотою 50 Гц:

IP00, IP10, IP11, IP13, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP41, ІР43, IP44, IP54, IP55, IP65, IP66.


Ступені захисту оболонок електричних апаратів до 1 кВ:

ІР00, IP10, IP11, IP12, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP40, IP41, IP42, ІР43, IP44, IP50, IP51, IP54, IP55, IP56, IP60, IP65, IP66, IP67, IP68.



Ці рекомендації не поширюються на оболонки електричних машин і апаратів, призначених для роботи у вибухонебезпечному середовищі і в особливих кліматичних умовах, а також на оболонки електропобутових приладів.

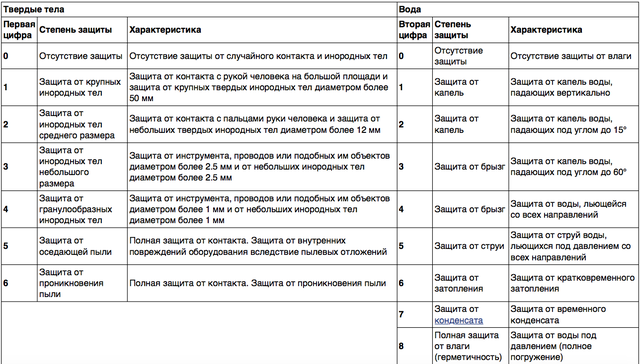

Перша цифра:

Характеристика захисту персоналу від зіткнення з перебувають під напругою частинами або наближення до них і від зіткнення з рухомими частинами, розташованими всередині оболонки, і попадання всередину твердих сторонніх тел.
